Расчет деталей кривошипно-шатунного механизма

где rм – средний радиус кольца.

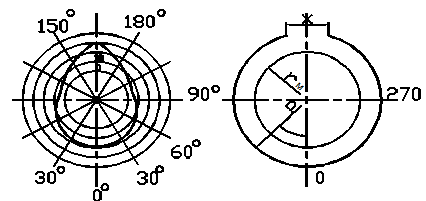

Рис. 5. Эпюра радиального Рис. 6. Форма поршневого кольца

Давления по окружности цилиндра. в свободном состоянии.

Результаты расчета сводим в таблицу.

Таблица 4.

φº	0	30	60	90	120	150	180
Рφ, МПа	0,197	0,192	0,154	0,092	0,097	0,192	0,254
Y	0	0,0049	0,0157	0,0189	-0,005	-0,0635	-0,1331
X	0,1008	0,1152	0,1492	0,1809	0,1889	0,1618	0,1014
ρ, мм	40,86	41,0682	41,556	41,993	42,037	41,514	40,5102

Максимальное напряжение, возникающее при изгибе кольца в рабочем состоянии в его поперечном сечении против замка:

Допускаемые напряжения:

Максимальное напряжение при разведении замка в процессе надевания кольца на поршень:

где К = 1,57 – коэффициент, зависящий от способа приложения усилий к кольцу при надевании его на поршень.

Монтажный зазор ∆з в прямом замке холодного кольца:

где - минимально допустимый зазор в замке кольца во время работы двигателя:

Принято

- коэффициент линейного расширения материалов кольца и цилиндра.

- температура кольца;

- температура гильзы;

- начальная температура.

Расчет поршневого пальца

Материал – сталь 12 ХНЗА, HRC = 56 .62

Размеры пальца:

Наружный диаметр: dн = 40 мм;

Внутренний диаметр: dв = 24 мм;

Длина пальца: Lп = 90 мм;

Длина поршневой головки шатуна: Lпг = 37 мм;

Расстояние между торцами бобышек: Lбп = 43 мм.

Сила инерции, действующая на поршневой палец:

Сила давления газов, действующая на поршневой палец:

Расчетная сила, действующая на поршневой палец:
