Известны четыре основные геометрические схемы УДС. Радиальная схема (рисунок 8, а) характерна для большинства старых городов. Для устранения недостатков этой схемы строят кольцевые дороги, соединяющие между собой радиальные магистрали на разных расстояниях от центра. В этом случае планировка становится радиально-кольцевой (рисунок 8, б), которая характерна для Москвы, Парижа, Рима. Радиально-кольцевая схема может быть замкнутой и разомкнутой. Прямоугольная схема (рисунок 8, в) характерна наличием параллельно расположенных магистралей и отсутствием ярко выраженного центра. Такую схему имеют, например, Петербург, Нью-Йорк (центр). Если одна сторона прямоугольника в несколько раз больше другой- то схема обычно называется прямоугольно-линейной или ленточной. Такая схема начертания магистралей характерна для городов, расположенных вдоль крупных водных рубежей (например, Волгоград и Архангельск). Недостатком такой схемы является затрудненность связей между периферийными точками. Для исправления этого недостатка предусматривают диагональные магистрали и схема приобретает прямоугольно-диагональную структуру (рисунок 8, г). Ее имеют, например, американские города Вашингтон и Детройт.

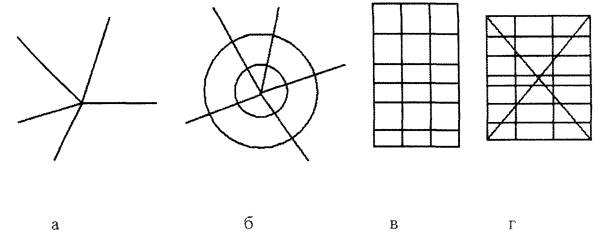

Рисунок1 - Основные геометрические схемы: построения улично-дорожной сети: а - радиальная; б - радиально-кольцевая; в - прямоугольная; г -прямоугольно-диагональная
Учитывая основные цели ОДД, с точки зрения дорожных условий, необходимо ввести следующее определение - пропускная способность дороги. Пропускной способностью дороги следует считать максимальное количество автомобилей, которое может пройти по отрезку дороги в течение определенного отрезка времени при обеспечении заданной скорости и безопасности ДД.
Понятие пропускной способности можно разделить на две группы:
расчетная и фактическая. К первой относятся все варианты теоретического определения (математические модели:, эмпирические формулы). При всех видах прогнозирования необходимые данные можно получить только этим методом. Получение данных второй группы возможно лишь для действующих путей сообщения и сложившихся условий движения.
Существуют две принципиально различающиеся оценки пропускной способности: на перегоне; на пересечении дорог в одном уровне.
В первом случае ТП при большой интенсивности условно может считаться непрерывным, характерной особенностью второго случая являются периодические разрывы потока для пропуска автомобилей, проезжающих по пересекающим направлениям.
Определяя пропускную способность, следует исходить из неблагоприятных условий движения, а потому рекомендуется /18/ в расчет вводить коэффициент сцепления (р = 0.2 и коэффициент сопротивления качению 1к = 0.02.
Теоретическая пропускная способность одной полосы проезжей части определяется:
(5)
где 1о — длина автомобиля, м;
V - скорость движения, м/с.
Фактическая пропускная способность одной полосы проезжей части, установленная наблюдениями, оказывается часто выше теоретической и достигает 2000 авт/ч, что объясняется нарушением условий безопасности движения (сокращение интервала между автомобилями), а также благоприятными условиями по сцеплению.
